Отображение проекта на диаграмме Гантта

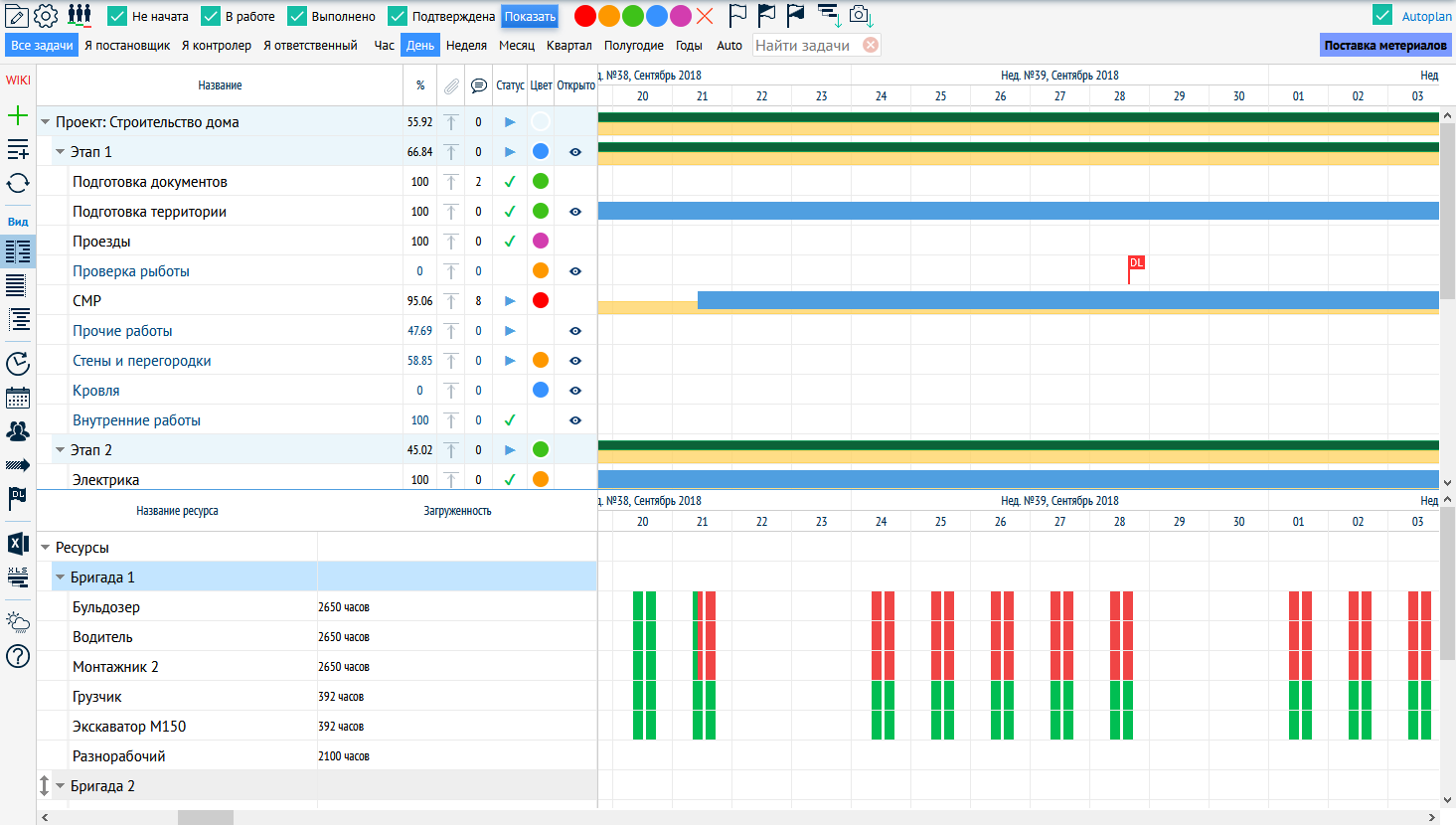

Загрузив проект, вы увидите его отображение в виде временной диаграммы Гантта.

Это основной вид проекта.

У вас есть возможность настроить внешний вид проекта под свои предпочтения. А также можно показывать/скрывать дополнительную информацию на диаграмме.

Например, в списке задач в колонках можно скрыть/показать следующую информацию:

  • Начало выполнения
  • Окончание выполнения
  • Начало выполнения плановое
  • Окончание выполнения плановое
  • Deadline
  • Длительность
  • Дополнения
  • Просмотрено ответственным
  • Комментарии
  • Прикрепленные файлы
  • Цвет
  • WBS
  • Стоимости
  • Плановая стоимость
  • Фактическая стоимость
  • Предоплата
  • Оплачено заказчиком
  • Оплачено подрядчику
  • Тип оплаты
  • Стоимость трудовых ресурсов
  • Стоимость материалов
  • Объемы
  • Плановый объем
  • Фактический объем
  • Выполненный объем
  • Единицы измерения
  • Выполнение и освоенные объемы
  • % выполнения
  • % денежный
  • Назначение
  • Статусы задач
  • Просрочено дней
  • Плановая стоимость запланированных работ
  • Плановая стоимость выполненных работ
  • Фактическая стоимость выполненных работ
  • Отклонение фактической стоимости от плановой
  • Отклонение по стоимости
  • Отклонение от календарного плана



Для случаев, когда этой информации недостаточно, вы можете создать произвольные пользовательские данные задач.



На диаграмме можно скрыть/показать:

  • Критический путь
  • Базовый план
  • Сколько просрочено дней
  • Выходные
  • Deadline
  • Названия задач
  • Маркер 'Сегодня'
  • Маркеры директивных сроков и стадий

Временная диаграмма полностью динамична.

Перемещая задачи мышкой на временной шкале вы можете менять их сроки начала и окончания. Также легко вы можете длительности задач, и процент выполнения задачи.

При этом связанные задачи будут перемещаться в зависимости от установленных для них связей - если связь активная, то она будет смещать зависимую задачу на временной шкале. Это работает в режиме автопланирования.



А также вы можете выполнять следующие действия:



  • сортировать задачи по веткам задач
  • сворачивать/разворачивать отдельные ветки задач, которые содержат в себе подзадачи.
  • пользоваться клавиатурой для навигации по задача, как в проводнике MS Windows
  • группировать задачи по ответственным
  • отобразить задачи на диаграмме только за выбранные период времени
  • показать задачи, по которым наступил deadline
  • отобразить временной резерв
  • устанавливать временные маркеры, для логического выделения периодов времени
  • подсветить незавершенные просроченные задачи, которые на данный момент уже должны быть завершены
  • подсветить задачи которые отстают по скорости выполнения от плановых сроков
  • подсветить задачи которые опережают по скорости выполнения плановые сроки
  • и конечно же связывать задачи связями в цепочки (начало-окончание, начало-начало, окончание-начало, окончание-окончание)



Временная шкала

Вы можете устанавливать следующие варианты детализации шкалы:

  • час
  • день
  • неделя
  • месяц
  • квартал
  • полугодие
  • годы



Видео урок
